● 원리 및 특성

- 멀티칼로리미터, 항온항습기, 열교환성능시험장치 등으로 이루어진 장비임

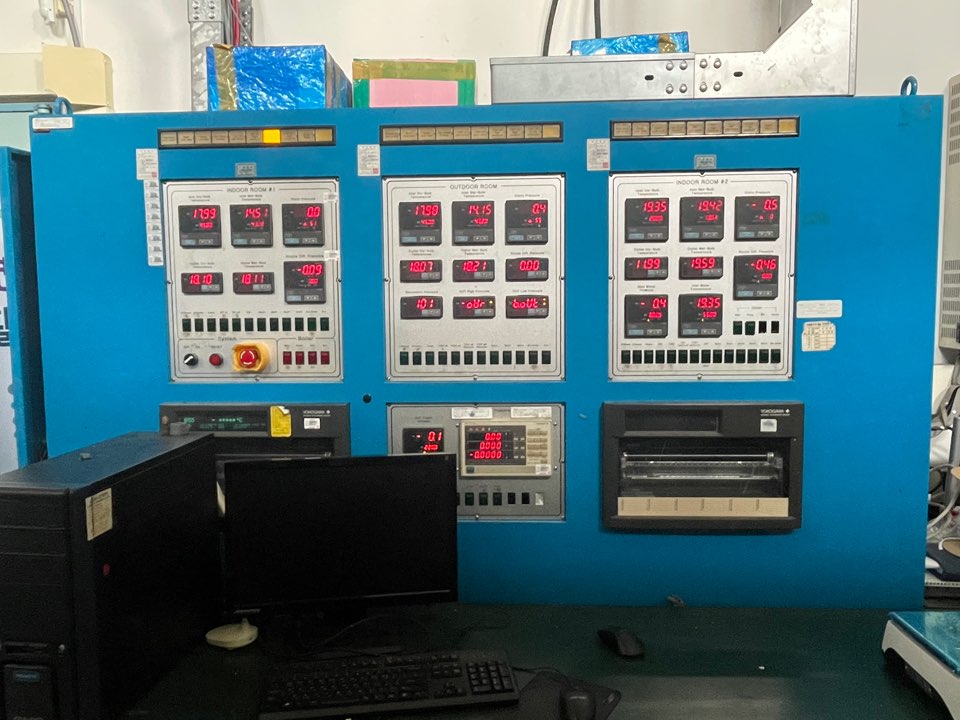

- 공조기, 항온항습챔버, 풍량측정장치, 컨트롤러 등으로 구성되어 전기냉방기, 전기냉난방기, 히트펌프 시스템, 열교환기, 환기장치등 가정용 냉동공조 제품에 대한
소비전력, 풍량, 온습도 열량 등의 성능을 측정하고 평가하는 시스템
- 총 3개의 챔버로 구성되며 실내외 룸의 온도를 각각 제어할수 있는 2 Room 챔버와 물공기 열교환기의 열량을 측정할 수 있는 1 Room 챔버로 구성됨


● 규격

1) 온도 설정 범위 : -20℃ ~ 60℃
2) 습도 설정 범위 : 10%R.H. ~ 90%R.H.
3) 온도 정확도 : ± 0.1℃
4) 습도 정확도 : ± 0.1℃
5) 풍량 측정 범위 : 2 ~ 33㎥/min
6) 측정 냉난방 열량 : 500 ~ 10,000w
7) 시험 가능 분야 : 항온항습시험, 열교환기성능시험, 냉방표준능력시험, 냉방표준소비전력시험, 난방표준능력시험, 난방표준소비전력시험, 풍량정압시험, 이슬맺힘시험, 물방울떨어짐시험, 냉방과부하시험, 난방과부하시험


● 적용(응용)분야

- 에어컨디셔너(KS C 9306), 열회수형 환기장치(KS B 6879), 전기제습기(KS C 9317), 열교환기, 전기 온풍기, 히트펌프, 팬코일 유닛의 규격에 적합한 열량 측정 및 소비전력의 측정

시험의뢰

• 시료성상냉동공조 제품 및 부품
• 필요 시료양/두께1개 이상(설치 가능한 크기 및 성능 범위)
• 전처리 안내1) 동작이 되는 시료의 경우 전원 인가 가능한 형태로 구성이 필요함 2) 토출구가 규격외 제품일경우 시험용 지그 필요

장비 규격외품(전력 및 풍량 범위, 크기)

1) 열회수형 환기장치 냉난방효율시험
2) 에어컨 냉방성능시험
3) 제습기 제습 성능시험

• 보유기관명인천대학교 공동기기원
• 주소인천광역시 연수구 아카데미로 119 (송도동 12-1) 인천대학교 송도캠퍼스 9호관 305호
• 담당자 연락처032-835-4240

냉동공조 제품의 열적, 물리적, 전기적 성능측정
